Fehler über Fehler und die Lösung
Im Handel ist deutlich spürbar, dass der Wärmepumpenboom, der vorübergehend mit Warenknappheit einherging, gleichzeitig Horror-Geschichten über alle Arten von Ausführungsfehlern mit sich brachte. Es gab viele Unternehmer, denen sowohl das theoretische Wissen als auch die sichere Berufserfahrung fehlte, um Wärmepumpenheizungen korrekt zu installieren. Ein Schwerpunkt der Fehler liegt in der unzureichenden Auslegung der Wärmezentren. Selbst wenn die Wärmequelle theoretisch und gemäß den Werksparametern einwandfrei funktioniert und die Wärmeabgabeseite gut dimensioniert und konstruiert ist, kann es zu einem Ausfall kommen, wenn zwischen den beiden Komponenten etwas nicht in Ordnung ist.

Vormontierte Wärmezentren
Das Risiko von Ausführungsfehlern verringert sich erheblich, wenn man ein vorgefertigtes Wärmezentrum verwendet, das speziell für Wärmepumpenheizung/-kühlung und bedarfsgerechte Warmwasserbereitung konzipiert ist. Diese Systeme sind auf dem Markt für konventionelle Heizungs- und Warmwasserbereitungslösungen bereits bekannt und werden von mehreren, meist ausländischen Herstellern angeboten. Dank der Zusammenarbeit zwischen der ungarischen Vertretung des weltweit größten Herstellers von Wohnraumklimageräten und einem ungarischen Unternehmen, das komplexe Haustechniksysteme (Planung, Vormontage, Lieferung) anbietet, gibt es nun auch auf dem Wärmepumpenmarkt eine breite Produktpalette. Schauen wir uns an, wie diese vormontierten „Zylinder“, also Wärmezentren, aufgebaut sind und wofür sie dienen.

Kombispeicher

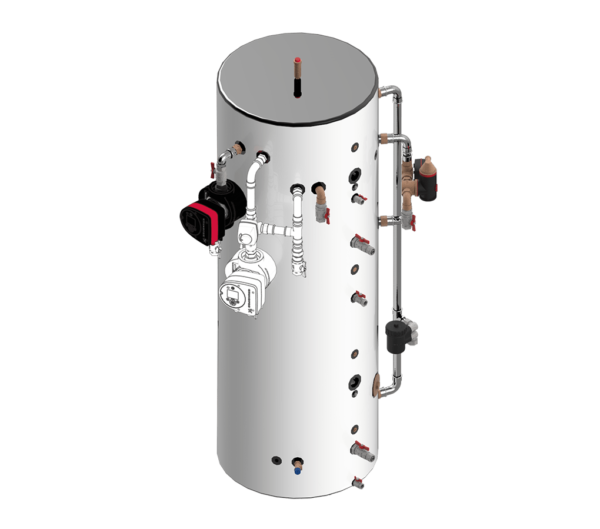

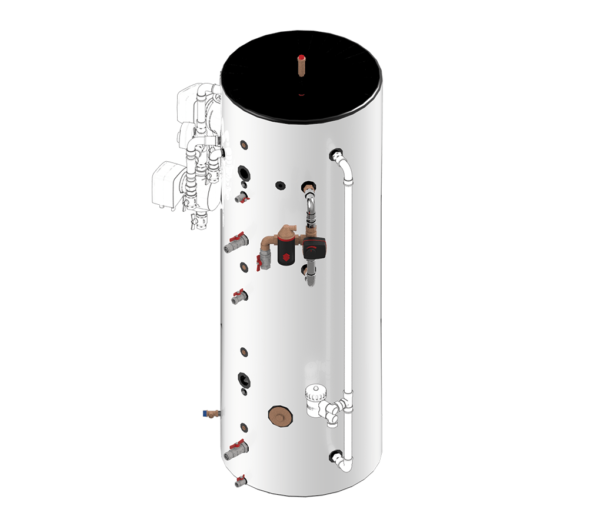

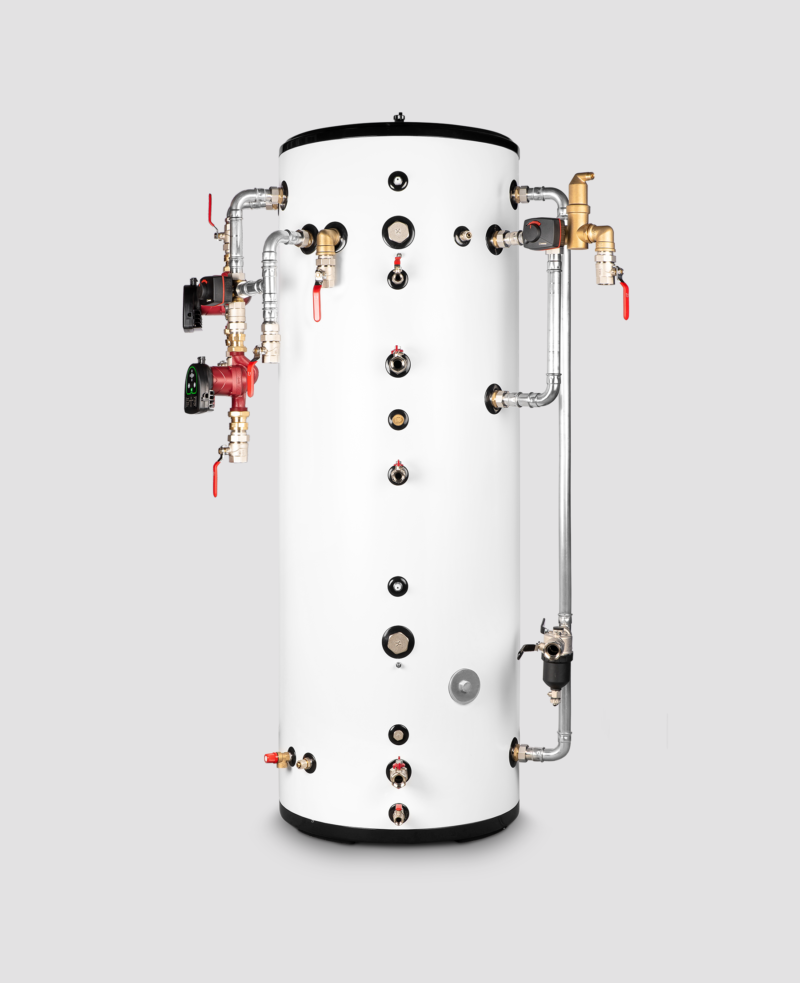

Der Nolsen HWT-500 Edelstahl-Kombispeicher ist mit einem unten liegenden Warmwasserspeicher mit einem Bruttoinhalt von 400 Litern, einer Oberfläche von 4,5 m2, einem Spiralrohr-Wärmetauscher und einem darüber liegenden 95-Liter-Edelstahl-Kühl-/Heiztank ausgestattet. Der Kombispeicher ist von einer Dampfsperrenisolierung umgeben.

Der obere Puffer und der untere Warmwasserspeicher sind ohne Wärmebrücken voneinander getrennt. Die Edelstahlbehälter (Warmwasserspeicher SUS316, Puffer SUS304) sind für höchste Anforderungen ausgelegt und können auch in industriellen Systemen und bei aggressiven Medien eingesetzt werden. Die Größe und Position der Anschlüsse am Pufferspeicher sind so ausgelegt, dass sie ideal für Wärmepumpen-Heiz-/Kühlsysteme sind.

Als Komponente des Wärmezentrums schützt der Schlammabscheider die Wärmepumpe und alle Elemente der Heizungsanlage kontinuierlich vor den schädlichen Auswirkungen von schwarzem Eisenoxidschlamm und nicht magnetisierbarem Schmutz.

Der Mikroblasenabscheider ist ein spezielles Gerät, das die Gase (Luft) vollständig von der im Heiz-/Kühlsystem strömenden Flüssigkeit trennt. Einer der Vorteile ist, dass selbst kleinste Mikrobläschen an den PALL-Ringen im Mikroblasenabscheider haften und von der Flüssigkeit getrennt werden. Dank der konischen Luftkammer kann der größtmögliche Abstand zwischen dem Flüssigkeitsspiegel und dem Entlüftungsventil eingehalten werden, sodass eine gute Luftabscheidung gewährleistet ist.

Im Wärmezentrum erfolgt die Umschaltung zwischen Pufferspeicher und Warmwasserspeicher über ein kupfernes 3-Wege-Umschaltventil und den dazugehörigen Stellantrieb.

Einfacher Tank für Kühlung und Heizung

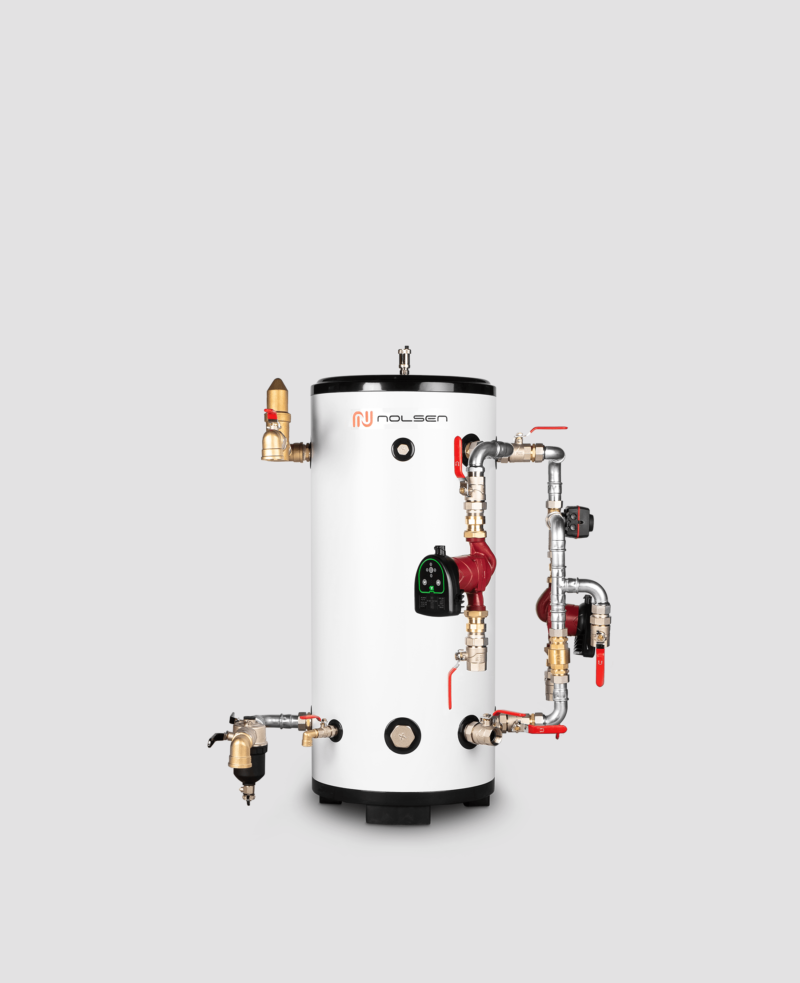

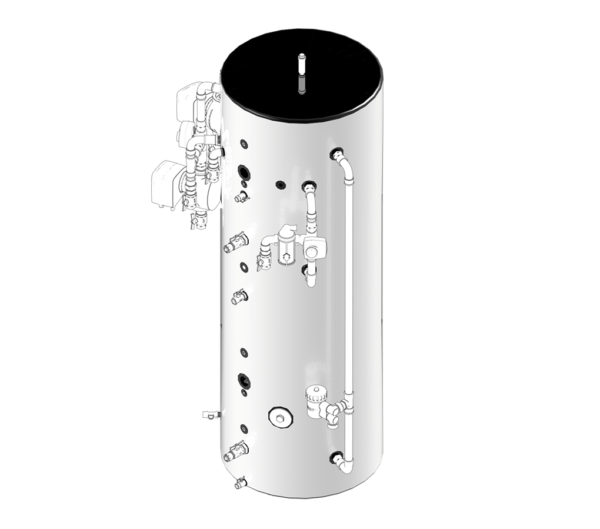

Die Haupteinheit des Wärmezentrums ist ein isolierter 95-Liter-Pufferspeicher aus Edelstahl, der speziell für Wärmepumpen-Heiz-/Kühlsysteme entwickelt wurde.

Teile:

• 95-liter-pufferspeicher aus Edelstahl (SUS304)
• vormontiertes 35-mm-Rohrsystem aus Edelstahl
• mikroblasenabscheider
• mikroblasenabscheide
• umschaltventil und Stellantrieb
• 5/4-kugelstifte
• eutomatischer entlüfter
• sicherheitsventilgruppe

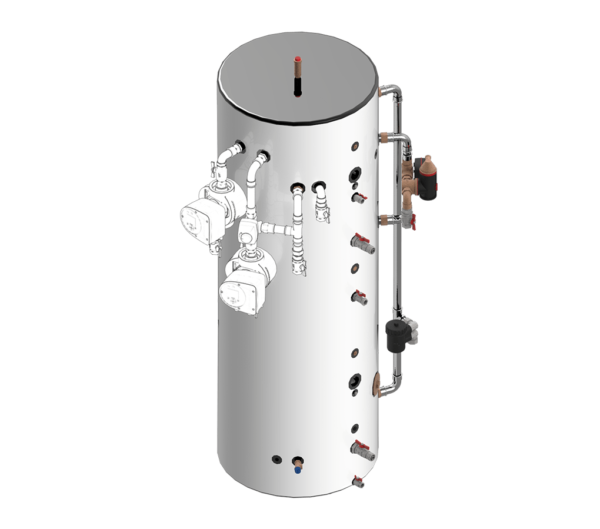

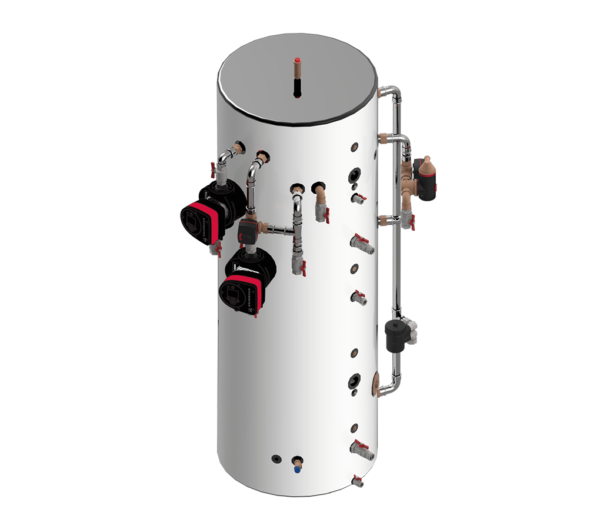

Sie können entweder eine Misch-, eine Direktkreiseinheit oder beides bestellen, sowie ein Mischventil und eine Umwälzpumpe.

Steuerung, Regelung

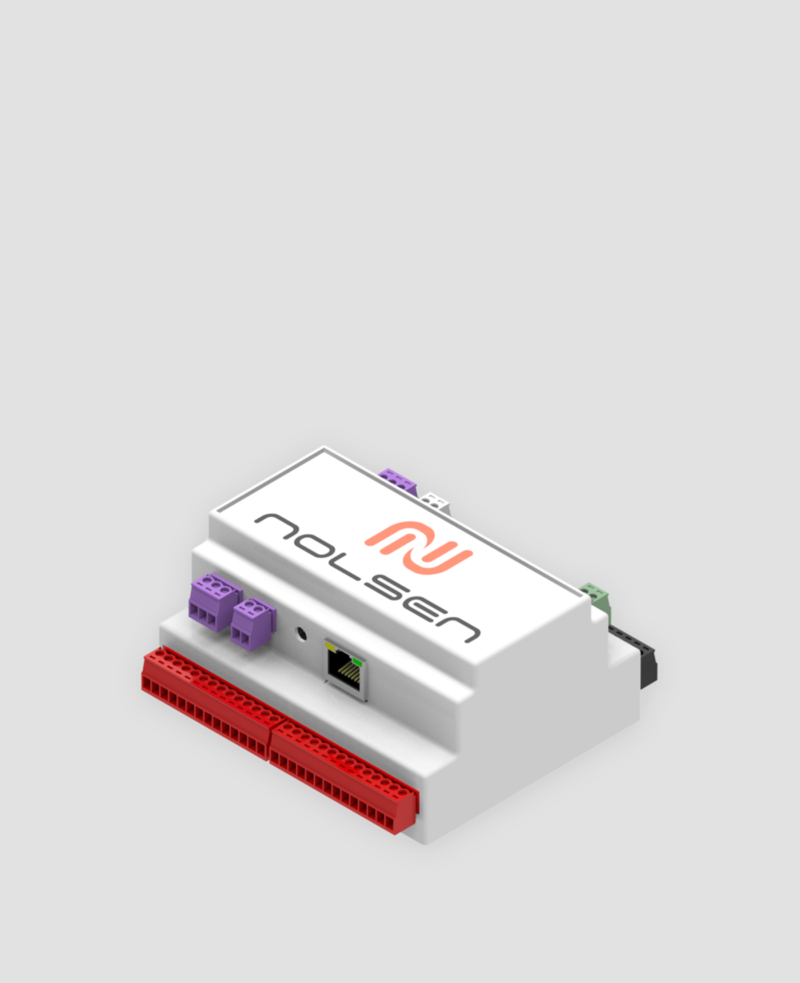

Die Steuerung wird durch ein Gerät bereitgestellt, das speziell für die Wärmepumpenfamilie entwickelt wurde, die exklusiv für das Wärmezentrum konzipiert ist. Sie deckt alle grundlegenden Funktionen ab, die Sie für ein Automatisierungssystem benötigen: Stromversorgung des Busses, Verbindung mit anderen angeschlossenen Geräten (Heiz- und Kühlgeräte, Thermostate) und Fernsteuerung über einen Computer, ein Smartphone oder ein Tablet. Es ist mindestens ein Steuergerät pro Anlage erforderlich.

Das Modul enthält alle Funktionen, es ist keine externe Software erforderlich, und die Programmierung kann über einen Webbrowser mit einfach zu wählenden Dropdown-Menüs erfolgen. Das Modul macht die Installation sehr einfach und erfordert nur grundlegende elektrische Kenntnisse für die Installation und Programmierung. Das Gerät kann auf einer DIN-Schiene in einem elektrischen Verteilerkasten (Standard-Verteilerkasten) montiert werden.

Das wichtigste Merkmal der Steuerung, das sich von den Produkten anderer Hersteller unterscheidet, ist die Tatsache, dass es kein zentrales Gerät gibt, d. h. jedes Gerät ist sowohl das zentrale Gerät als auch eine Erweiterung, was eine sehr hohe Fehlertoleranz ermöglicht. Im Falle einer Störung geht nur die Funktion verloren, die von dem fehlerhaften Gerät gesteuert wurde; es kommt nicht zu einem vollständigen Funktionsverlust. Das Modul verfügt über eine integrierte Software zur Programmierung der Gerätefunktionen, zur Steuerung des Geräts und der Peripheriegeräte.

Funktionen:

• In Verbindung mit Modbus-Thermostaten oder 1-Wire-Temperatursensoren können Sie eine oder mehrere Wärmequellen-Kaskaden mit Start- und Stoppsignal oder Modbus steuern;
• Zonenregelung für Oberflächenheizung und -kühlung mit Taupunktwassertemperaturregelung, unabhängige manuelle oder zeitgesteuerte Raumtemperatur- und Luftfeuchtigkeitsregelung für höchsten Komfort und Energieeffizienz.

Zusammenfassung
Das vormontierte Wärmepumpen-Wärmezentrum enthält alle Einheiten für einen ordnungsgemäßen Betrieb und eine sehr schnelle Installation. Der Platzbedarf ist gering und die Komplexität verkürzt die Installationszeit und verringert die Gefahr von Installationsfehlern. Das Wärmezentrum kann für Heiz- und Kühlsysteme mit einer Leistung von 4 bis 16 kW sowie bei Bedarf für die Warmwasserbereitung und -speicherung eingesetzt werden.
